接触器引发的PLC停机故障：诊断与解决方案

知识库 • 2026-06-25 • 👁 3次浏览 • 👍 0 • 💬 0条评论

故障现象

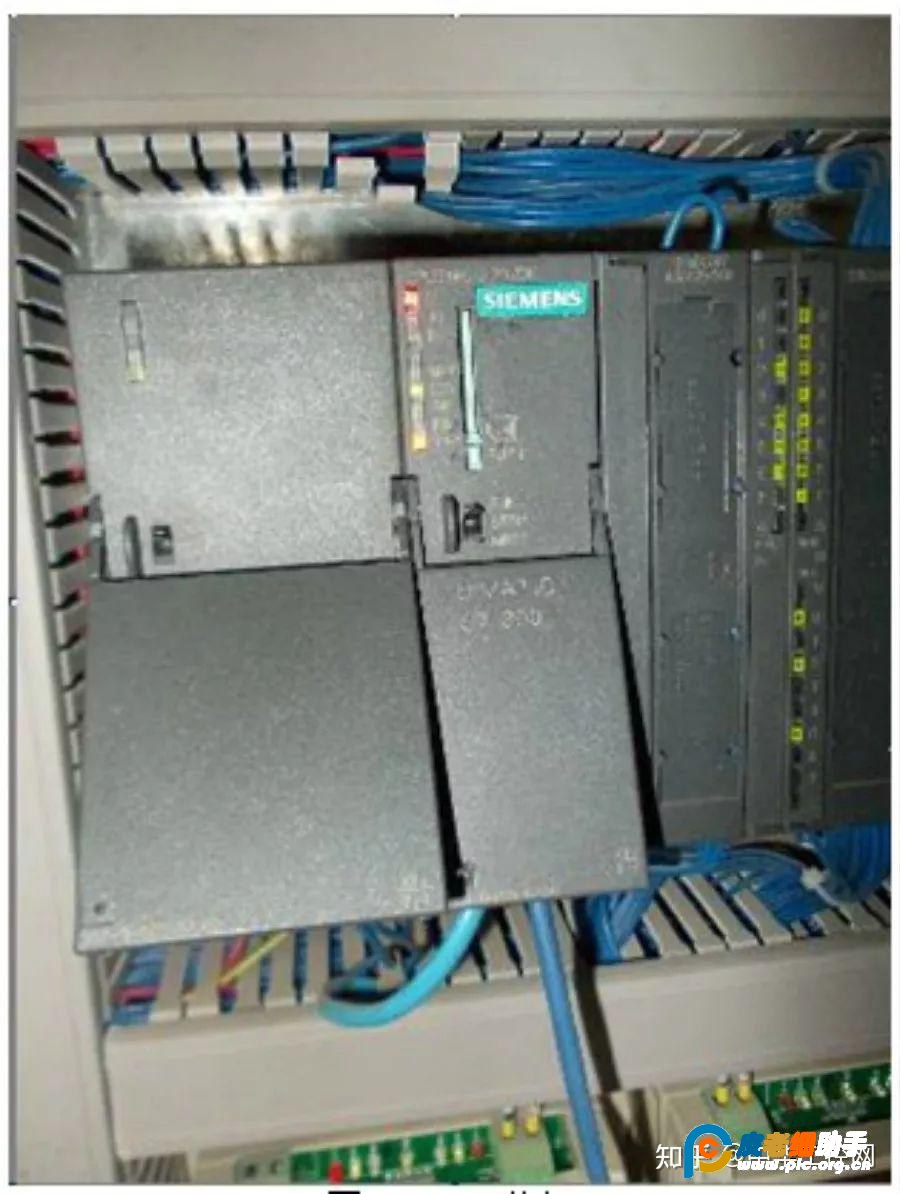

现场使用西门子S7-314C-2PN/DP CPU，项目运行一年多后出现频繁停机。每天CPU首次上电运行约30分钟后，SF和STOP灯亮，系统停机，需手动复位恢复。随后停机现象逐渐频繁。

诊断分析

初步怀疑电磁干扰。在线诊断显示BCD码转换故障

。与编程人员确认，上位机某时间参数设定为100（范围应为0-99），修正后SF灯消失，但未解决停机。

排查过程

持续观察约1小时后，CPU突然停机

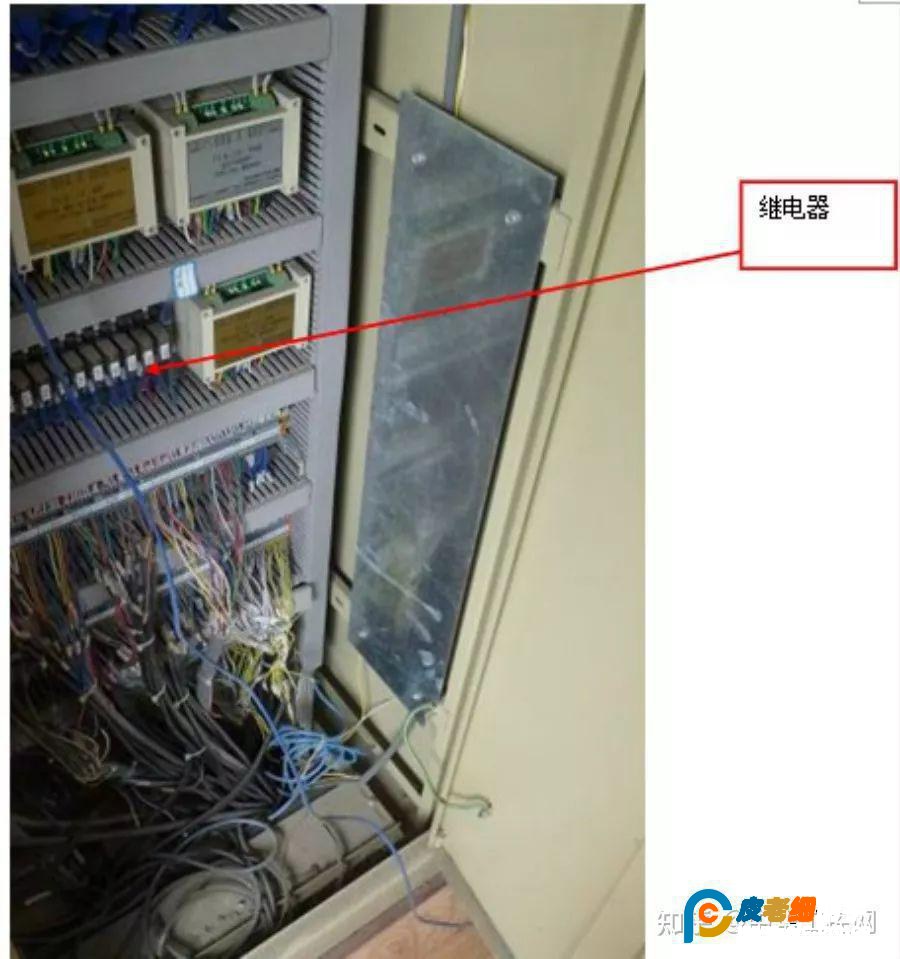

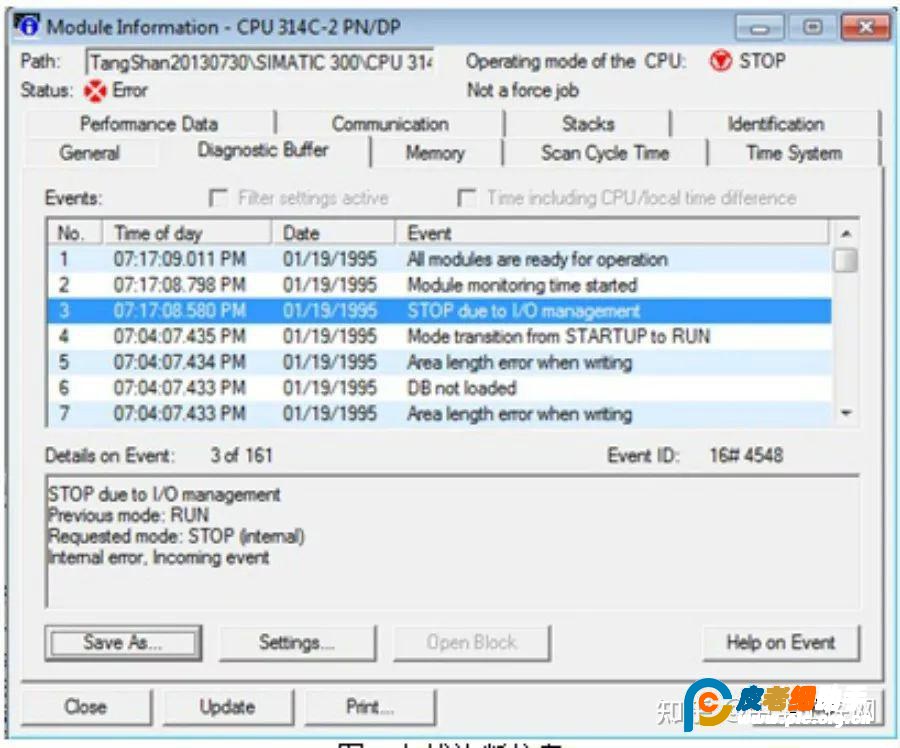

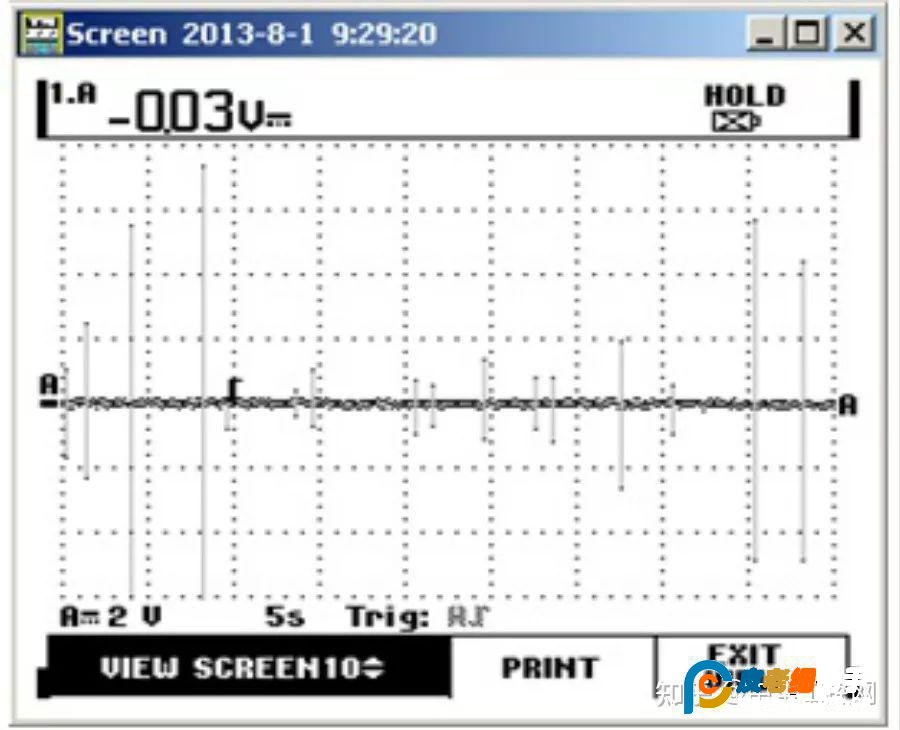

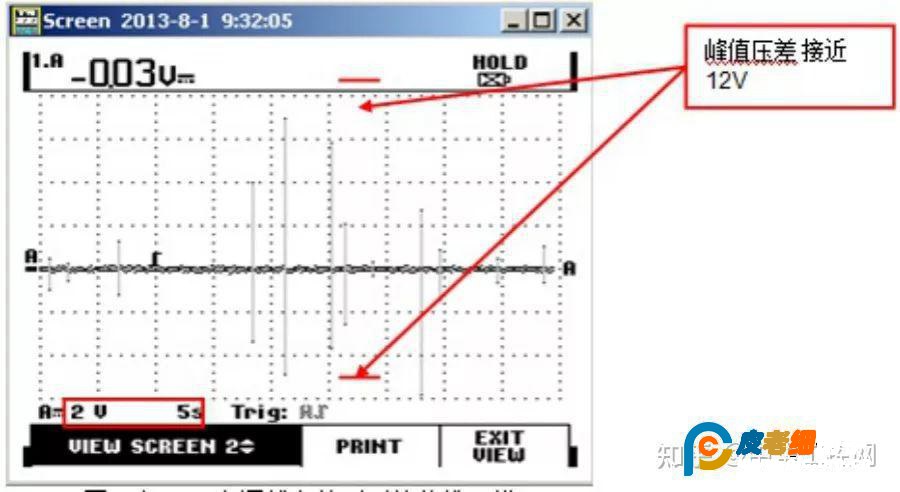

。诊断信息显示IO模板丢失。怀疑柜内继电器和接触器动作产生干扰。检测CPU 24V电源线，发现高频干扰信号。检测220V电源线，干扰依然存在。观察发现关料阀动作时（对应接触器断开）PLC易停机。检测发现未配浪涌吸收回路的接触器产生大幅值干扰脉冲。最后在接触器断开瞬间捕捉到大幅值干扰脉冲导致CPU停机。

解决方案

在接触器加装浪涌吸收回路（如RC阻容吸收或压敏电阻），并确保接地良好。改造后故障彻底消除。

经验总结

1. 接触器、继电器等感性负载必须加装浪涌吸收回路。2. 电气系统必须可靠接地。
