故障现象

某西门子S7-300 PLC系统CPU无法启动，CP343-1通信模块无电源指示。重新送电后状态异常。

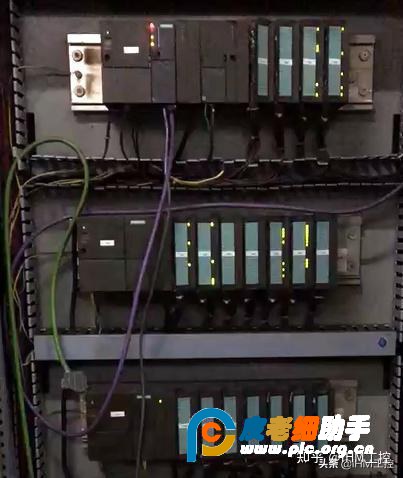

PS307电源模块外观

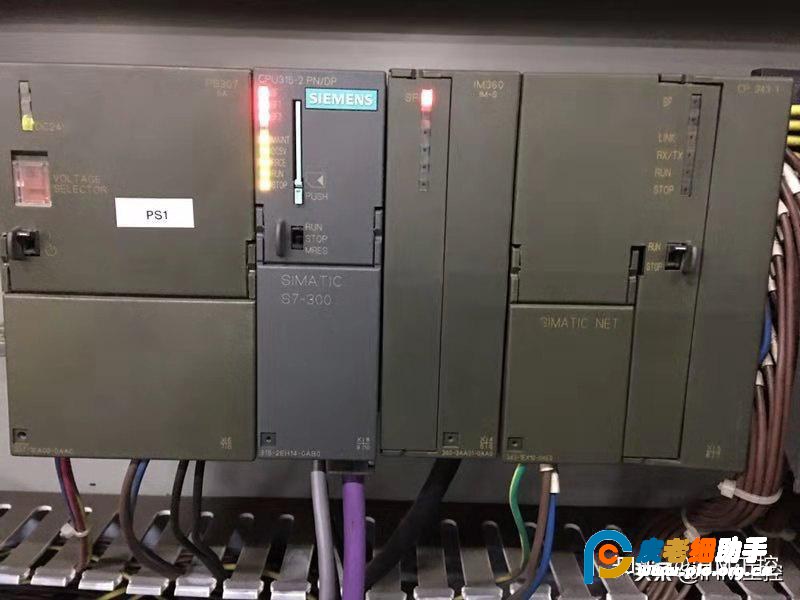

电源模块接线示意图

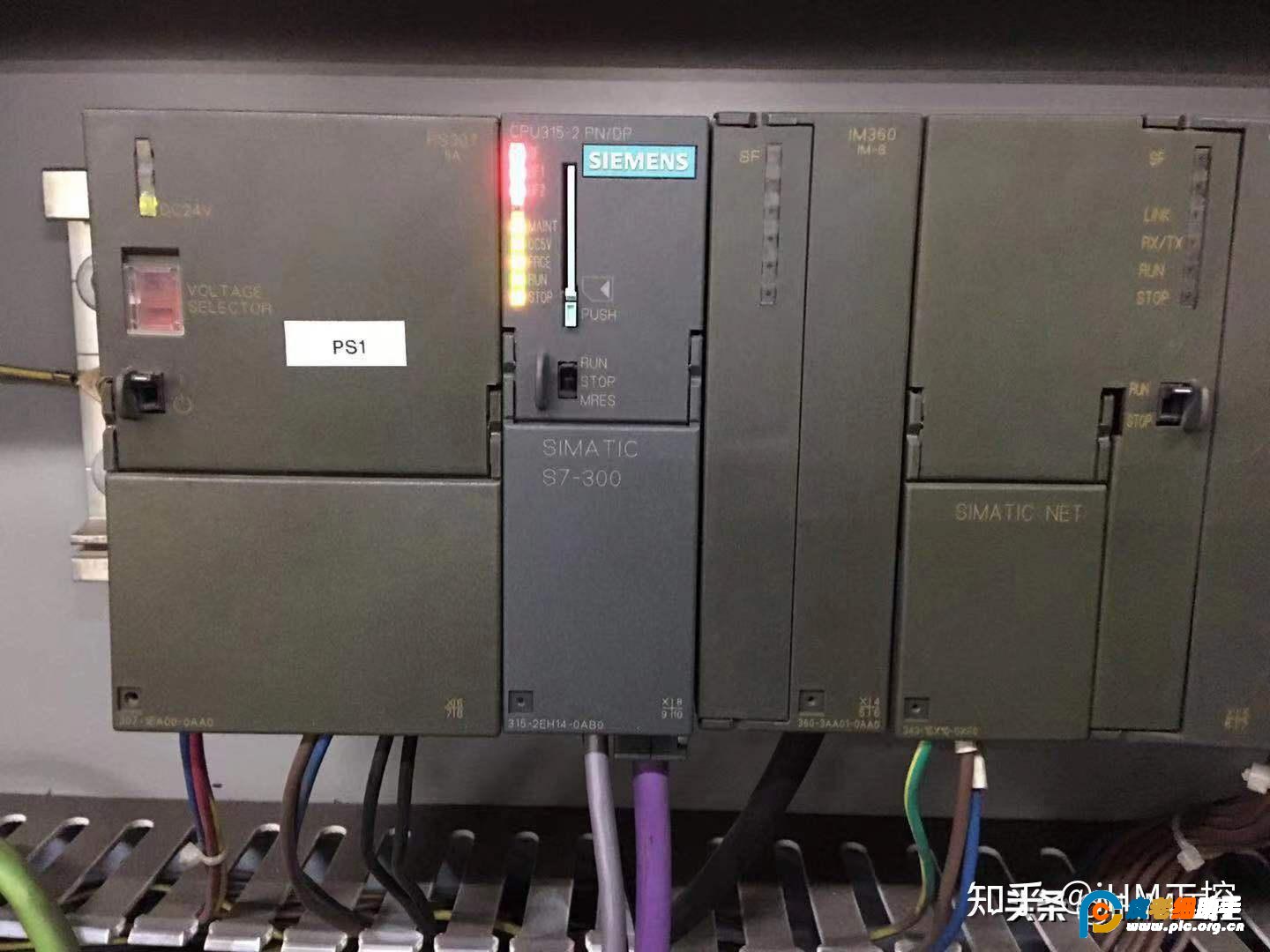

CP343-1通信模块

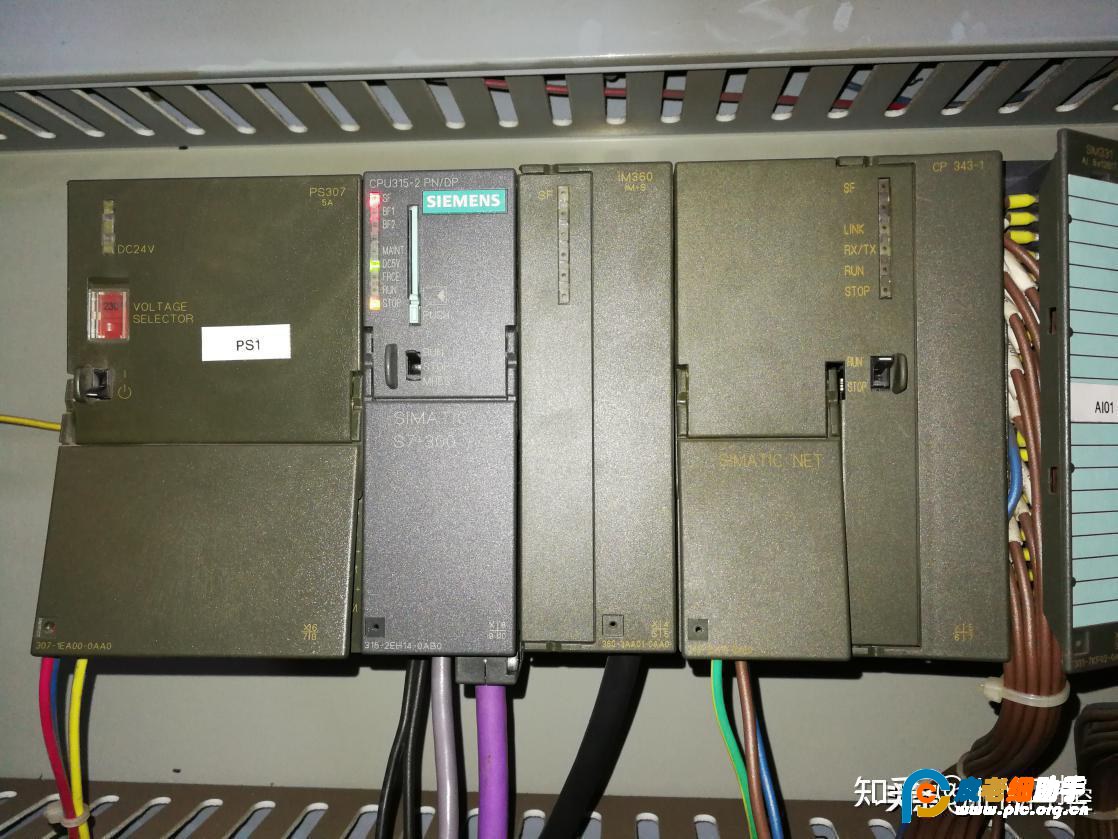

PLC系统整体布局

诊断分析

CPU电源PS1的24V指示灯闪烁（电源内继电器动作声）。将电源输出线全拆除后灯仍闪烁，判断电源损坏。

解决方案

更换损坏的PS307电源模块。经分析CP343-1网卡内部短时短路导致PS307保护电路损坏。

经验总结

1. 电源指示灯异常闪烁时优先排查电源模块。2. 区分电源故障与负载短路。
